Esplorare IC 7400: specifiche, configurazione del pin e applicazioni pratiche
2024-09-09 4540

L'IC 7400 è un componente fondamentale nell'elettronica digitale, nota per la sua versatilità e efficienza nella gestione di una varietà di funzioni logiche.Come parte della serie 7400, questo IC presenta quattro porte NAND 2-input indipendenti, rendendolo un blocco perfetto in sistemi sia semplici e complessi.Dai circuiti logici di base ai componenti avanzati come i ricetrasmettitori di ALUS e BUS, IC 7400 è progettato per supportare una vasta gamma di applicazioni.La sua adattabilità, combinata con la sua facilità di integrazione, lo rende uno strumento inestimabile sia per ingegneri che per gli hobbisti.Utilizzato in contesti accademici o progetti professionali, l'IC 7400 offre una soluzione pratica e affidabile per le operazioni logiche in tempo reale.

Catalogare

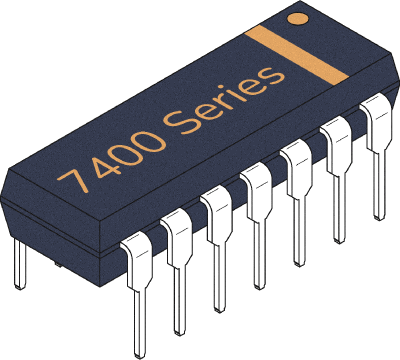

Figura 1: IC 7400

Cos'è IC 7400?

IC 7400 è un versatile componente logico digitale utilizzato in una vasta gamma di sistemi elettronici.La sua adattabilità lo rende utile per i dispositivi che vanno dai circuiti logici di base a componenti più complessi come le unità logiche aritmetiche (ALUS) e i ricetrasmettitori di bus.Come parte della serie 7400, questo IC è progettato per fungere da blocco per le operazioni digitali.Supporta funzioni come le porte logiche di base (e, o, NAND, NOR), l'archiviazione dei dati con registri, moduli di memoria di accesso casuale (RAM) e persino unità di decodifica per attività come la conversione binaria in decimale.L'IC 7400 è particolarmente apprezzato per le sue quattro porte NAND 2-input indipendenti, che sono utilizzate sia in progetti logici combinati che sequenziali.Ogni gate ha due pin di ingresso e un pin di uscita, mentre i restanti due pin forniscono potenza (VCC) e terra (GND).Queste connessioni sono ideali per prestazioni stabili e funzionamento affidabile.

Configurazione del pin IC 7400

Comprendere la configurazione PIN dell'IC 7400 è perfetta per raggiungere il comportamento del circuito desiderato.Ogni pin ha un ruolo specifico che influenza la funzione generale dell'IC nel sistema.

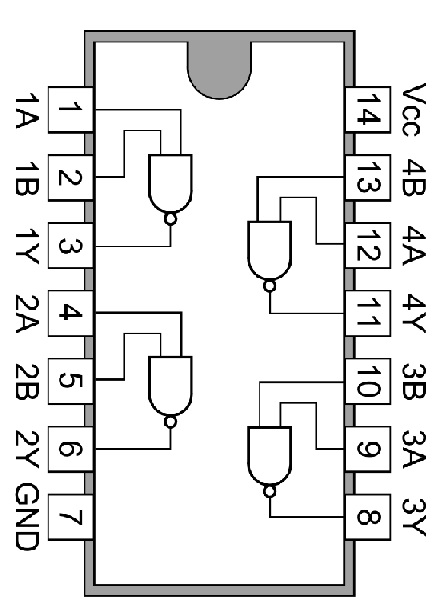

Figura 2: configurazione del pin IC 7400

• Pin 1 (A-input per il primo gate)-Uno dei due ingressi per il primo gate NAND.Il segnale collegato qui deve funzionare con il pin 2 per determinare lo stato logico di uscita al pin 3.

• Pin 2 (B-Input per il primo gate)-Il secondo input per il primo gate NAND.Si accoppia con il pin 1 e quando entrambi gli ingressi sono alti, l'uscita (pin 3) sarà bassa, secondo la logica del gate NAND.

• Pin 3 (Y-output per il primo gate)-L'uscita del primo gate NAND, fornendo il risultato invertito del funzionamento e del funzionamento tra i pin 1 e 2. Gli ingegneri monitorano questa uscita durante il test, spesso utilizzando oscilloscopi o analizzatori logici per verificare un corretto comportamento del segnale corretto.

• Pin 4 (A-input per il secondo gate)-Simile al pin 1 ma per il secondo gate NAND, questo pin riceve input in progetti più complessi.

• Pin 5 (Input B per il secondo gate)-coppie con pin 4 per controllare l'uscita al pin 6.

• Pin 6 (Y-output per il secondo gate)-L'output della seconda gate NAND, utilizzata nella formazione di circuiti logici più complessi o nel controllo delle fasi successive nel design.

• Pin 7 (Terra) - Questo pin si collega al suolo del circuito, fungendo da punto di riferimento dell'IC.La messa a terra errata può comportare un comportamento irregolare o un completo fallimento dell'IC.

• Pin 8 (Y-output per il terzo gate)-output per il terzo gate NAND, monitorato durante il debug per garantire il corretto funzionamento.

• Pin 9 (Input B per il terzo gate)-Ingresso per il terzo gate, abbinato al pin 10.

• Pin 10 (A-input per il terzo gate)-Funziona con Pin 9 per generare l'output al pin 8.

• PIN 11 (Y-output per il quarto gate)-L'output del gate finale, utilizzato per guidare le operazioni logiche della fase finale.

• Pin 12 (Input B per il quarto gate)-Ingresso per l'ultimo gate NAND, abbinato al pin 13.

• Pin 13 (A-input per il quarto gate)-Ingresso che, insieme al pin 12, determina lo stato dell'uscita al pin 11.

• Pin 14 (Tensione di alimentazione positiva): fornisce la potenza dell'IC.Gli ingegneri assicurano che questo ingresso 5 V rimanga stabile utilizzando condensatori di disaccoppiamento per filtrare il rumore e mantenere una consegna di tensione coerente.

Specifiche

L'IC 7400 ha specifiche che lo rendono una scelta affidabile per molti progetti di circuiti digitali, bilanciamento della potenza, velocità e compatibilità con più famiglie logiche.

• Tensione operativa: 5V

Gli ingegneri usano i regolatori di tensione per mantenere costante questo input, prevenendo guasti logici causati da fluttuazioni di tensione.

• Ritardo di propagazione: 10 ns

Il tempo impiegato per un segnale per viaggiare dall'input all'uscita.Sebbene siano sufficienti per la maggior parte delle applicazioni, gli ingegneri spiegano questo ritardo nei circuiti ad alta velocità, utilizzando gli oscilloscopi per confermare che tutti i tempi sono in limiti accettabili.

• Frequenza massima a levetta: 25 MHz

Ciò imposta il limite di velocità per la velocità con cui Gates può passare da una volta.Gli ingegneri devono assicurarsi che il loro design funzioni al di sotto di questa frequenza per evitare errori nei circuiti a commutazione rapida.

• Consumo energetico per gate: fino a 10 MW

Il basso consumo di energia consente di utilizzare più ICS senza sovraccaricare l'alimentazione.Nei sistemi di grandi dimensioni, gli ingegneri eseguono un attento budget di energia per garantire l'efficienza.

• Composizione: quattro porte NAND 2-INPUT indipendenti

La progettazione modulare dell'IC consente agli ingegneri di creare sistemi logici complessi con pochi componenti di base.

• Compatibilità in uscita: TTL, NMOS, CMOS

La compatibilità con varie famiglie logiche garantisce una fluida integrazione nei sistemi di tecnologia mista.Gli ingegneri usano spesso resistori per bilanciare tensioni non corrispondenti tra le famiglie logiche.

• Gamma di tensione operativa

Mentre l'IC in genere funziona a 5 V, può gestire tensioni diverse, consentendogli di adattarsi a vari ambienti di sistema.

• Condizioni operative versatili

L'IC opera in modo affidabile in diversi ambienti.A temperature estreme, gli ingegneri implementano dissipatori di calore o sistemi di raffreddamento per mantenere le prestazioni.

7400 ICS familiari

La serie 7400 include una gamma di IC logici digitali, ciascuno dei ruoli specifici nella progettazione di circuiti.Di seguito sono riportati ICS comuni e le loro applicazioni pratiche:

IC 7400 (Gate NAND QUAD 2-INPUT)

Utilizzato per le funzioni logiche di base, l'inversione del segnale e le operazioni logiche sequenziali, il 7400 è un punto fermo in progetti sia semplici che complessi.

IC 7402 (quad 2-input né gate)

Gli ingegneri lo usano per i circuiti che richiedono un'uscita bassa predefinita a meno che non vengano attivati ​​gli ingressi.È ideale per i design sensibili al potere.

IC 7404 (inverter esagonale)

Inverte i livelli logici, perfetti per la sincronizzazione e la regolazione dei tempi.

IC 7400 NAND GATE Circuit Design

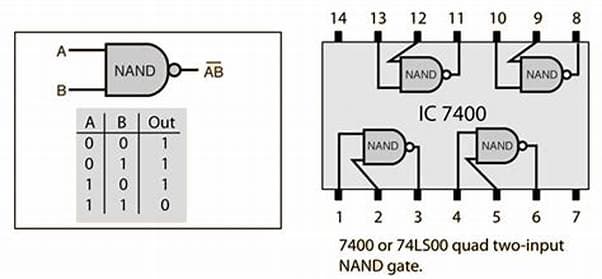

Figura 3: Design del circuito IC 7400 con logica NAND

Le quattro porte NAND 2-Input indipendenti dell'IC 7400 offrono flessibilità, consentendo la costruzione di qualsiasi gate logico di base.Questo rende l'IC uno strumento di riferimento per i progetti di circuiti educativi e professionali.Gli ingegneri lo usano spesso per costruire circuiti complessi, come infradito o multiplexer, semplificare le fasi di progettazione e test.

Durante l'assemblaggio, gli ingegneri assicurano una corretta integrità del segnale per evitare errori.Gli oscilloscopi o gli analizzatori logici aiutano a verificare l'accuratezza delle transizioni del segnale, in particolare nelle applicazioni ad alta velocità.In ambienti sensibili alla temperatura, gli ingegneri utilizzano la gestione termica per garantire che l'IC funzioni in modo affidabile senza degradazione del segnale.

Vantaggi e svantaggi

Vantaggi	Svantaggi
Conveniente: Affordabile per professionisti e hobbisti	Energia Consumo: più recenti delle opzioni CMOS più recenti
Versatile: Utile per operazioni digitali sia semplici che complesse	Velocità Limitazioni: massimo a 25 MHz
Facile da usare: il layout del pin intuitivo semplifica la prototipazione	Limitato Gates: solo quattro per IC, che richiedono più componenti per progetti complessi
Ampiamente Disponibile: facile da trovare da più fornitori	Obsoleto Tecnologia: meno adatto per applicazioni all'avanguardia
Affidabile: Resiste al rumore elettrico e mantiene prestazioni stabili

Applicazioni

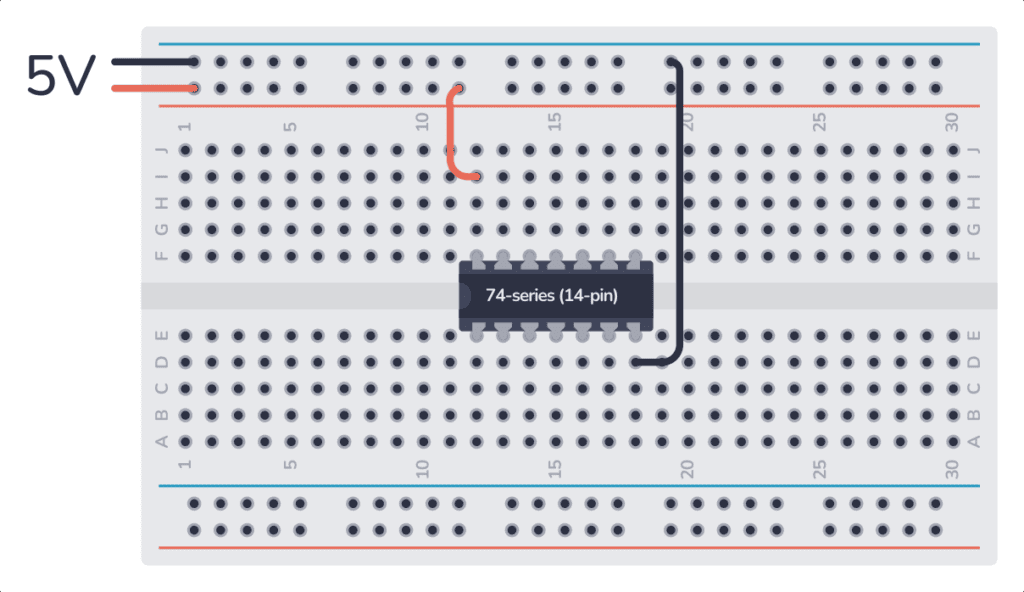

Figura 4: IC 7400 nell'applicazione di elettronica digitale

L'IC 7400 è ampiamente utilizzato in vari sistemi:

Sistemi di sicurezza: Elabora gli input dai sensori di movimento o porta per attivare gli allarmi.

Sistemi di allerta: Monitora le temperature del congelatore e gli avvisi di innesco se le soglie vengono incrociate.

Allarmi di furto: Rileva i cambiamenti nei livelli di luce e innesca gli allarmi, spesso nei sistemi di furto sensibili alla luce.

Automazione: Controlla la distribuzione dell'acqua nei sistemi di irrigazione automatizzata mediante livelli di umidità del suolo.

In tutte queste applicazioni, l'IC 7400 garantisce un processo decisionale affidabile con configurazioni logiche semplici e potenti.La sua adattabilità e facilità di integrazione lo rendono una scelta preferita in più settori.
